Antenne omnidirectionnelle 360 degre ubiquiti AMO-2G10 frequence 2.4GHz

Description

L’Ubiquiti airMAX AMO-2G10 est une antenne de station de base omnidirectionnelle de classe opérateur, spécialement conçue pour les déploiements de réseaux sans fil Point-à-Multipoint (PtMP) dans la bande de fréquences des 2,4 GHz. Sa particularité réside dans sa capacité à fournir une couverture radio de 360 degrés autour de son point d’installation, tout en intégrant des technologies modernes de traitement du signal.

Conception et Performance Radio

Le rôle principal de l’AMO-2G10 est d’établir une couverture radio uniforme et étendue dans toutes les directions. Elle opère sur la bande de fréquences de 2,35 à 2,55 GHz, permettant de communiquer avec les équipements clients compatibles 802.11n.

Le gain de l’antenne est de 10 dBi, un niveau significatif pour une antenne omnidirectionnelle qui cherche à maximiser la portée tout en maintenant un angle de couverture vertical pratique. Son diagramme de rayonnement se caractérise par une couverture de 360° à l’horizontale, garantissant qu’aucun secteur n’est négligé autour du mât d’installation. L’angle d’ouverture du faisceau dans le plan vertical est de seulement 12 degrés (à -6 dB), ce qui concentre l’énergie radio sur la zone de service visée au lieu de la gaspiller vers le ciel ou le sol, contribuant ainsi à l’efficacité du gain de 10 dBi. Elle intègre également une inclinaison électrique vers le bas de 4 degrés (Electrical Downtilt), permettant d’optimiser la couverture à proximité de la station.

L’AMO-2G10 est une antenne MIMO 2×2 à double polarité linéaire. Cela signifie qu’elle supporte simultanément deux flux de données via deux polarisations (verticale et horizontale) distinctes, ce qui, lorsqu’elle est associée à une radio compatible (comme le Rocket M2 d’Ubiquiti), améliore considérablement le débit (jusqu’à 300 Mb/s théoriques) et la robustesse de la connexion. L’antenne maintient une excellente isolation par polarité croisée (25 dB minimum), essentielle pour le bon fonctionnement de la technologie MIMO.

Intégration Physique et Robustesse

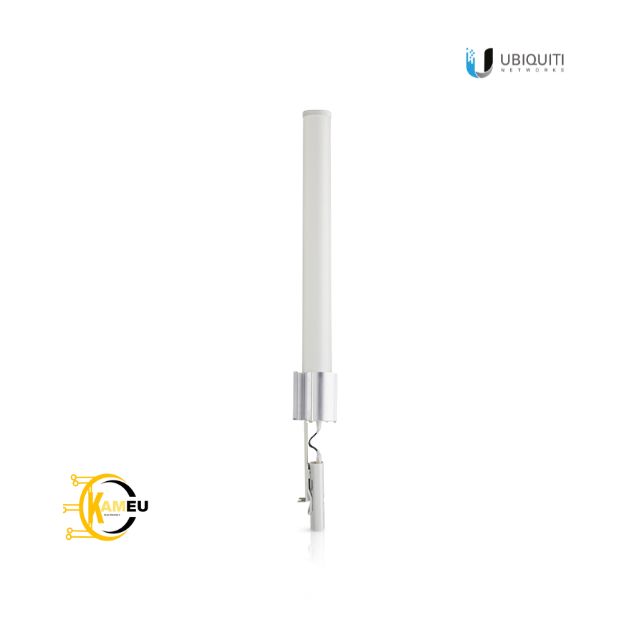

Physiquement, l’antenne est un long tube blanc conçu pour une installation en extérieur (sur mât). Ses dimensions sont d’environ 1012 x 122 x 105 mm, pour un poids d’environ 2,1 kg (avec le support).

La conception mécanique est robuste et conçue pour résister aux environnements les plus rudes, avec une capacité de survie au vent allant jusqu’à 200 km/h (125 mph).

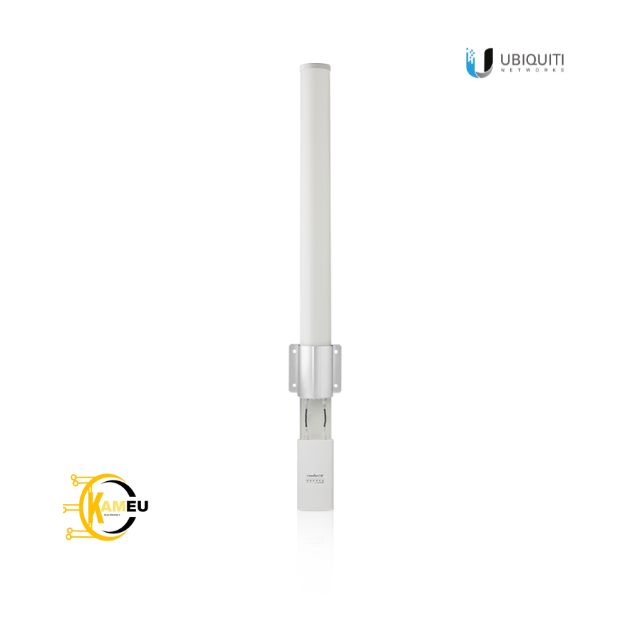

Un atout majeur de cette antenne est son intégration « Plug-and-Play » avec les radios Rocket M2 d’Ubiquiti. Elle est fournie avec un support de montage spécifique et des cavaliers RF (connecteurs RP-SMA) étanches, permettant à la radio de s’intégrer directement au corps de l’antenne, simplifiant l’installation, protégeant l’équipement des intempéries et assurant une connexion optimale sans câbles RF externes longs.

En conclusion, l’AMO-2G10 représente une solution de base complète pour les réseaux PtMP en 2,4 GHz, combinant une couverture omnidirectionnelle de 360°, un gain respectable de 10 dBi, et la performance d’une antenne MIMO à double polarité.
