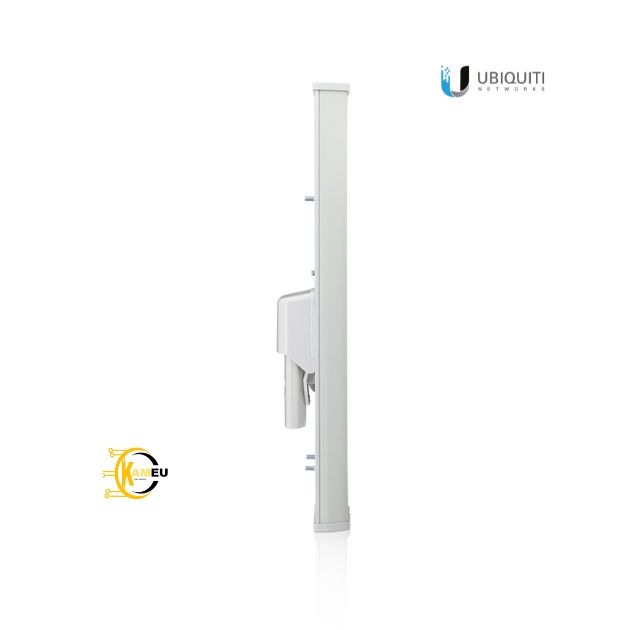

sectorielle 120 degre Ubiquiti Airmax AM-5G19-120 antenne 19dBi

Description

L’Ubiquiti airMAX AM-5G19-120 est une antenne sectorielle de classe opérateur, conçue spécifiquement pour la construction de stations de base Point-à-Multipoint (PtMP) robustes, notamment dans les environnements de fournisseurs de services Internet sans fil (WISP). Elle se distingue par sa conception optimisée pour une performance élevée dans la bande de fréquences des 5 GHz, offrant un équilibre entre gain, couverture et résistance aux interférences.

Caractéristiques Techniques et de Performance

L’antenne opère sur la bande de fréquences s’étendant de 5,15 à 5,85 GHz, une plage couramment utilisée pour les liaisons haut débit en extérieur et moins encombrée que la bande des 2,4 GHz.

Elle présente un gain élevé de 19 dBi (avec une plage typique de 18,6 à 19,1 dBi), essentiel pour établir des connexions fiables sur de longues distances. Le gain, combiné à une directivité marquée, permet d’augmenter la puissance du signal dans la zone de couverture souhaitée, améliorant ainsi la portée et la qualité des liens avec les clients distants.

L’élément clé de cette antenne est son diagramme de rayonnement sectoriel de 120 degrés. Cela signifie qu’elle couvre un angle large de 120° à l’horizontale et à la verticale (à -6 dB), ce qui est idéal pour desservir une zone géographique étendue depuis une station centrale. Elle intègre également une inclinaison électrique vers le bas de 2 degrés (Electrical Downtilt), qui aide à concentrer l’énergie vers le sol et à optimiser la couverture en minimisant les interférences vers les zones plus éloignées.

L’AM-5G19-120 utilise la technologie MIMO 2×2 à double polarité linéaire. Cette conception permet de transmettre et de recevoir simultanément des signaux selon deux plans de polarisation différents (horizontal et vertical), doublant potentiellement la capacité de la liaison et améliorant la résilience face aux interférences et aux trajets multiples. Elle affiche d’ailleurs une excellente isolation par polarité croisée (typiquement 25 dB ou plus), un critère fondamental pour maintenir la performance MIMO.

Construction et Intégration

Conçue pour une installation en extérieur, cette antenne bénéficie d’une construction robuste de qualité industrielle capable de résister à des conditions météorologiques extrêmes. Elle est classée pour une survie au vent allant jusqu’à 200 km/h (125 mph).

L’un des principaux avantages de l’AM-5G19-120 est son intégration Plug-and-Play avec les radios Rocket (notamment le Rocket M5 ou le Rocket Prism 5AC d’Ubiquiti). Elle est équipée d’un support intégré sur lequel la radio Rocket se fixe directement, sans nécessiter d’outils spéciaux, créant ainsi une station de base AirMax 2×2 MIMO compacte et puissante.

Les connexions physiques entre l’antenne et la radio se font via deux connecteurs RP-SMA (Reverse Polarity SMA) résistants aux intempéries, et des câbles cavaliers RF de raccordement sont généralement inclus pour faciliter l’assemblage.

En résumé, l’AM-5G19-120 est un composant essentiel de l’écosystème airMAX d’Ubiquiti, offrant une solution haut de gamme pour les déploiements Wi-Fi Point-à-Multipoint nécessitant un gain élevé, une couverture de 120° et une grande résistance aux interférences, grâce à sa conception MIMO à double polarité.

Caractéristique	Valeur
Dimensions	700 x 135 x 73 mm (27,56 x 5,32 x 2,87″)
Poids (avec montage)	5,9 kg (13 lbs)
Bande de fréquence	5,15 – 5,85 GHz
Gain	18,6 – 19,1 dBi
Largeur de faisceau horizontal (HPOL)	123° (6 dB)
Largeur de faisceau vertical (VPOL)	123° (6 dB)
Largeur de faisceau électrique	4°
Inclinaison électrique (Downtilt)	2°
Rapport d’onde stationnaire maximal (VSWR)	1,5:1
Résistance au vent	Jusqu’à 200 km/h (125 mph)
Charge au vent	89 N à 160 km/h (20 lbf à 100 mph)
Polarisation	Dual Linear (double polarisation linéaire)
Isolation entre polarisation croisée	28 dB minimum
Norme ETSI	EN 302 326 DN2
Montage	Support universel pour poteau, support RocketM, câbles RF étanches inclus
